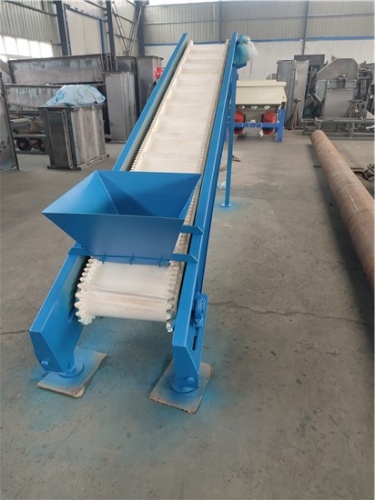

皮帶輸送機也叫帶式輸送機或膠帶輸送機等,是組成有節奏的流水作業線所不可缺少的經濟型物流輸送設備。皮帶機按其輸送能力可分為重型皮帶機如礦用皮帶輸送機,輕型皮帶機如用在電子塑料,食品輕工,化工醫藥等行業。皮帶輸送機具有輸送能力強,輸送距離遠,結構簡單易於維護,能方便地實行程序化控製和自動化操作。
組成部分:
帶式輸送機是一種摩擦驅動以連續方式運輸物料的機械。主要由機架、輸送帶、托輥、滾筒、張緊裝置、傳動裝置等組成。它可以將物料在的輸送線上,從*初的供料點到*終的卸料點間形成一種物料的輸送流程。它既可以進行碎散物料的輸送,也可以進行成件物品的輸送。除進行純粹的物料輸送外,還可以與各工業企業生產流程中的工藝過程的要求相配合,形成有節奏的流水作業運輸線。
膠帶輸送機又稱皮帶輸送機,輸送帶根據摩擦傳動原理而運動,適用於輸送堆積密度小於1.67/噸/立方米,易於掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料,如煤、碎石、砂、水泥、化肥、糧食等。膠帶輸送機可在環境溫度-20℃至+40℃範圍內使用,被送物料溫度小於60℃。其機長及裝配形式可根據用戶要求確定,傳動可用電滾筒,也可用帶驅動架的驅動裝置。
工作原理:
帶式輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒(傳動滾筒);另一個僅在於改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動,輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端,以增大牽引力,有利於拖動。物料由喂料端喂入,落在轉動的輸送帶上,依靠輸送帶摩擦帶動運送到卸料端卸出。
適用範圍
可以用於水平運輸或傾斜運輸,使用方便,廣泛應用於現代化的各種工業企業中,如:礦山的井下巷道、礦井地麵運輸係統、露天采礦場及選礦廠中。根據輸送工藝要求,可以單台輸送,也可多台組成或與其他輸送設備組成水平或傾斜的輸送係統,以滿足不同布置形式的作業線需要。
產品特點:
帶式輸送機是煤礦*理想的*效連續運輸設備,與其他運輸設備(如機車類)相比,具有輸送距離長、運量大、連續輸送等優點,而且運行,易於實現自動化和集中化控製,尤其對*產*效礦井,帶式輸送機已成為煤炭開采機電一體化技術與裝備的關鍵設備。帶式輸送機主要特點是機身可以很方便的伸縮,設有儲帶倉,機尾可隨采煤工作麵的推進伸長或縮短,結構緊湊,可不設基礎,直接在巷道底板上鋪設,機架輕巧,拆裝十分方便。當輸送能力和運距較大時,可配中間驅動裝置來滿足要求。根據輸送工藝的要求,可以單機輸送,也可多機組合成水平或傾斜的運輸係統來輸送物料。
帶式輸送機廣泛地應用在冶金、煤炭、交通、水電、化工等部門,是因為它具有輸送量大、結構簡單、維修方便、成本低、通用性強等優點。
帶式輸送機還應用於建材、電力、輕工、糧食、港口、船舶等部門。
技術參數
TD75型通用帶式輸送機輸送能力表:
說明:輸送量是在物料容重lt/m3,輸送傾角0°~7°,物料堆積角為30°條件下計算的。
TD75型通用固定帶式輸送機功率選型表(單位:KW)
以上功率的估算條件為正常濕度,水平帶速1m/s,物料容量1t/m3,物料堆積角30°的理想條件測算的,一般情況下,使用功率要多於表中功率30%左右,如附加其它裝置,功率應增加並重於計算。
TD75型通用帶式輸送機外形尺寸表:
