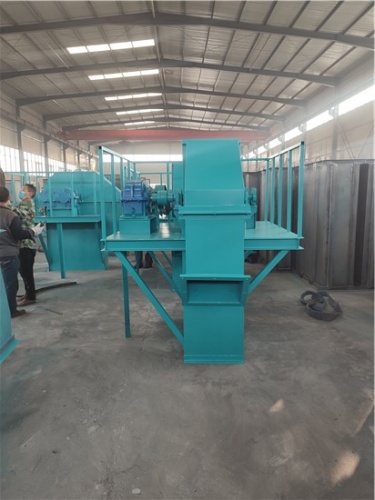

(一)概述
TH、HL型環鏈鬥式提升機適用於垂直輸送機磨琢性較大的粉狀、粒狀及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度*高40m,其特點為:結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣經其它處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料鬥遇阻時,有的容讓性能夠有效地保護運動部件,物料溫度不過250℃。TH型按JB3926——85《垂直鬥式提升機》標準設計製造,應*先選用,除連接尺寸外,HL鬥式提升機的鏈條、鏈輪、張緊裝置與TH型相同。
(二)技術參數
TH、HL型鬥式提升機技術參數見表1-1

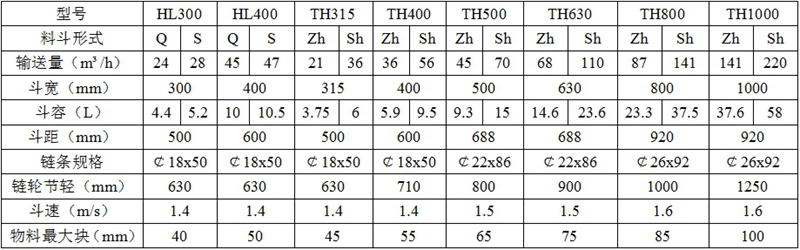

表1-1 TH、HL型鬥式提升機技術參數
注:1、表中鬥容為計算鬥容,輸送量按填充係數0.6計算得出。
2、TH型鬥式提升機料鬥用途:
Zh——中深鬥:輸送濕粘性物料,如糖、濕細沙等。
Sh——深鬥:輸送重的粉狀及小塊狀物料,如水泥、砂、煤等。
3、HL型鬥式提升機料鬥用途
Q——淺園底料鬥:輸送潮濕、易結塊、難拋出的物料,如濕砂、濕煤等。
S——深園底料鬥:輸送幹燥的、鬆散的、易拋出的物料,如水泥、煤塊、碎石等。
4、張緊力計算:
G=40+0.232H
式中:Q——輸送量(t/h) H——提升高度 G——張緊力

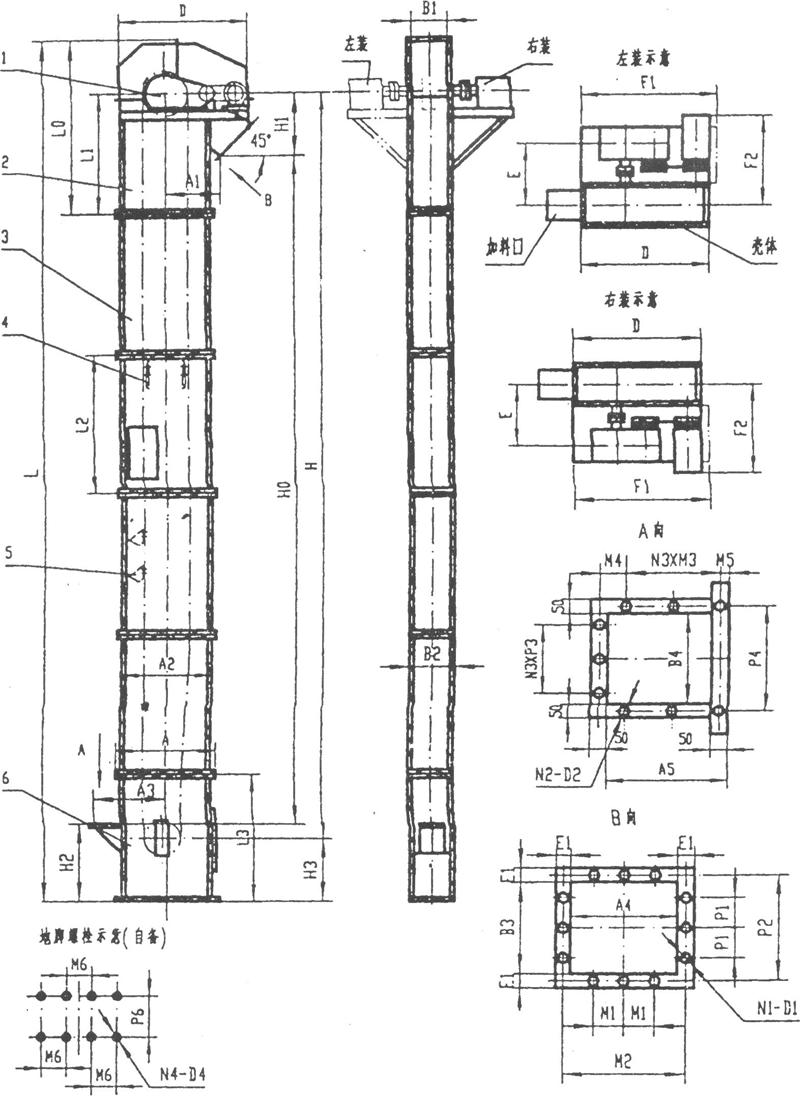

1、驅動裝置 2、上部區段 3、中部機殼 4、擋板 5、帶鬥 6、下部區段
圖1—1 TH型鬥式提升機外型結構圖
(三)結構參數
TH型鬥式提升機結構見圖1—1結構參數見表1—2
HL型鬥式提升機結構見圖1—2結構參數見表1—3
表1—2TH型鬥式提升機結構參數
表1—3HL型提升機結構參數
(四)動力參數
TH型鬥式提升機動力參數見表1—4
HL型鬥式提升機動力參數見表1—5
1、驅動裝置 2、上部區段 3、中部機殼 4、擋板 5、鏈鬥 6、下部區段
圖1-2 HL型鬥式提升機外型結構圖
表1—4TH型鬥式提升機動力參數
訂貨型號編寫
訂貨型號包括:型號及料鬥形式—驅動號—上下軸距—左右裝
例如:TH400、深鬥Sh、驅動號C2、上下軸距20.645m、右裝,鬥式提升機型號為:TH400Sh—C2—20.645—右裝。
表1—5HL型鬥式提升機動力參數
訂貨型號編寫
訂貨型號包括:型號—料鬥形式—進卸料口形式—檢視門位置—驅動號—上下軸距—左右裝。
例如:HL300型、深鬥S、卸料X1進料J1、檢視門K1Z1、驅動號C2、上下軸距11.66m、右裝,提升機型號為:HL300—X1J1—K1Z1—C2—11.66—右裝。
(五)安裝、調整及試運轉
1、先安裝下部區段。鬥式提升機下部支承麵要坐落在基礎的水平麵上,校正後將地腳螺栓緊固。上端麵與水平麵的平行度允差1/1000。
2、按標記依次安裝中間機殼,機殼的聯接允許墊入防水粗帆布或石棉帶以密封和調正。要求下部和中部機殼的中心線力求在同一鉛垂線上,其垂直度偏差在1000mm長度上不應過1mm,總高度的累積偏差不應過8mm。雙通道機殼還要注意使兩個通道的機殼相平齊。
3、為預防提升機的搖動,中部*須有預防偏移的支承裝置,支承點間距不要大於8m,*下麵的支承點要盡量靠近頭部。支承裝置不要限製提升機在垂直方向的伸縮。雙通道中間機殼每隔4m要用連板把兩個通道聯接起來以加強穩定性。
4、安裝上部區段和驅動裝置,安裝減速器前要先認真閱讀減速器說明書。減速器要加足工業齒輪油(詳見減速器說明書)。
5、主軸與下部軸應在同一垂直平麵內,兩軸心線均(jun1)應與水平麵平行。YY型驅動裝置低速軸與主軸力求在同一軸心線上,其*大平行偏移量不得過0.1mm,*大軸線交角不得過。
6、*後安裝運行部分。鏈式鬥式提升機的鏈條應選配,使平行的兩條鏈長度相等。運行部分裝置剩餘的行程要大於全行程的一半。
7、HL型雙通道提升機安裝或調整鏈條,需要提起拉緊鏈輪組時,可以利用中部機殼上的吊重槽鋼。方法是:打開下部區段上蓋板,在槽鋼上掛一小型起重葫蘆,即可進行提起鏈輪組的工作。
8、鏈條式提升機拉緊裝置采用重錘張緊方式,重錘箱內應放有的重物。
9、提升機滑板調節的好可以減少回料,我廠提升機滑板上有橡膠板,調節時以橡膠板離料鬥外緣10mm左右為宜。
10、提升機安裝完畢後,檢查緊固處是否緊固。向各潤滑係統加注重要的潤滑劑,用手轉動傳動部分應輕便靈活,並*少使工作鏈轉一周,確認安裝無誤後,可以空車試運轉,先運行兩次以上瞬時試轉,再開機空轉2小時。空載試車無問題後,應進行16小時負荷試車。試車開始時,物料要分三次加到要求的輸送量。喂料要均勻,負荷試車2小時後開始檢查軸承溫度,一般不應過60℃。
(六)操作與維護
1、提升機*須在空載狀態下起動,啟動2~3分鍾後,再向提升機均勻地加物料。給料裝置的生產能力應在提升機額定輸送量範圍內,不能給料過多,以免下部被物料堵塞。
2、提升機在運轉時,不允許對運行部件進行清掃和修理,也不允許調整緊張裝置。
3、停車前先將機內物料卸完。
4、提升機在*次使用或修理後運轉約200小時時,要仔細重新擰緊栓接接頭。
5、要定期檢查各部件的運行情況,檢查各處連接螺栓是否緊固,環鏈有無裂紋及斷裂現象。損壞的環鏈、料鬥要拆換。根據各廠使用情況和工作環境,要定期進行大小檢修。
